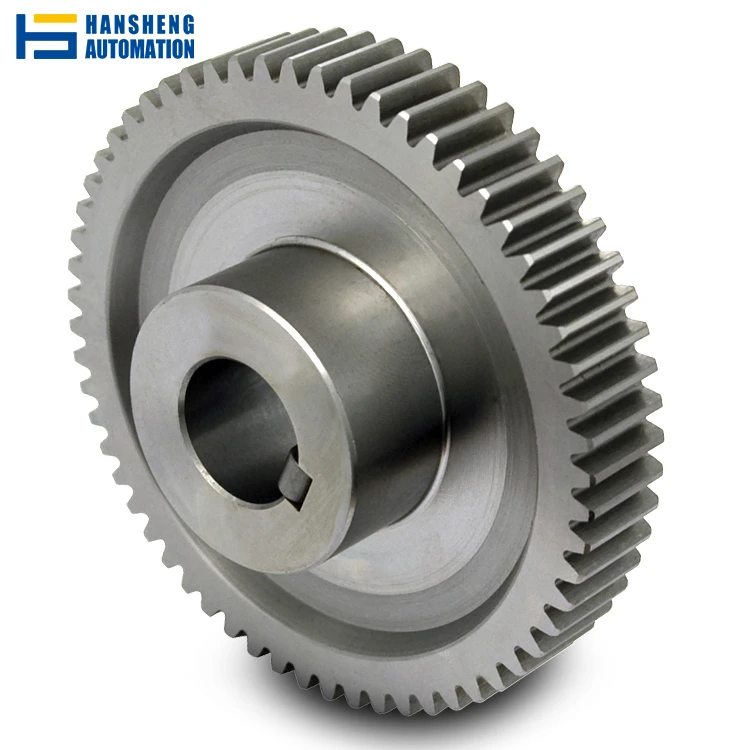

हेंशेंग ऑटोमेशन (डोंगगुआन) कंपनी लिमिटेड चीन में कस्टम गियर के सबसे अनुभवी निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में बने प्रभावी कस्टम गियर को थोक में खरीदने जा रहे हैं, तो हमारे कारखाने से मूल्य सूची और उद्धरण प्राप्त करने के लिए आपका स्वागत है। इसके अलावा, अनुकूलित सेवा और OEM और ODM सेवा उपलब्ध हैं।
उत्पाद सुविधाएँ
-
रीति - रिवाज़ परिकल्पना: आपके 2डी/3डी रेखाचित्रों या गैर{2}}मानक आवश्यकताओं के आधार पर सटीक निर्माण।
-
वाइड मॉड्यूल रेंज: 0.1 से 5.0 तक मॉड्यूल रेंज के साथ लचीला उत्पादन।
-
विविध दाँत प्रोफाइल: विभिन्न बेवल गियर के लिए सर्पिल दांत और सीधे दांत दोनों का समर्थन करता है।
-
उच्च-ग्रेड सामग्री: S45C स्टील, स्टेनलेस स्टील और अन्य उच्च शक्ति वाले मिश्र धातुओं में उपलब्ध है।
-
उच्चा परिशुद्धि: सुचारू संचालन के साथ स्वचालन उपकरण और भारी मशीनरी के लिए अनुकूलित।
तकनीकी मापदंड
| पैरामीटर श्रेणी | मानक रेंज | अनुकूलन क्षमता (उपकरण एवं प्रक्रिया समर्थन) |
| मॉड्यूल | M1~M8 | जापान KPS30 गियर शेविंग मशीन (मॉड्यूल M1-M6) / निंगजियांग YK3610IV (मॉड्यूल M1-M8); न्यूनतम टूथ पिच त्रुटि: ±0.008 मिमी (मॉड्यूल एम2 के लिए) |
| दाँत | असीमित (संदर्भ के लिए सामान्य 12~200 दांत) | YK3610IV सीएनसी गियर हॉबिंग मशीन कम दांतों की संख्या (8 दांतों से अधिक या उसके बराबर) और गैर-{2}}पूर्णांक गियर अनुपात के साथ गियर की मशीनिंग का समर्थन करती है; टूथ प्रोफ़ाइल त्रुटि 0.005 मिमी से कम या उसके बराबर है (जैसा कि समन्वय मापने वाली मशीन द्वारा सत्यापित है)। |
| दबाव कोण | 20 डिग्री ±1 डिग्री | KPS30 सर्वो प्रणाली 5′ से कम या उसके बराबर का कोणीय विचलन बनाए रखती है; यह 14.5 डिग्री, 15 डिग्री या 25 डिग्री के लिए अनुकूलन योग्य है, संपर्क स्थान कवरेज 85% से अधिक या उसके बराबर है। |
| परिशुद्धता ग्रेड | आईएसओ 5/जीबी 5/डीआईएन 5 | कुल प्रोफ़ाइल विचलन एफए 0.006 मिमी से कम या उसके बराबर, कुल हेलिक्स विचलन एफ 0.008 मिमी से कम या उसके बराबर, कुल संचयी पिच विचलन एफपी 0.012 मिमी से कम या उसके बराबर (100 मिमी की चेहरे की चौड़ाई के लिए)। |
| आयामी सहिष्णुता | भीतरी व्यास/बाहरी व्यास/मोटाई ±0.01 मिमी से कम या बराबर | ZEISS निरीक्षण मुआवजे के साथ परिशुद्धता खराद माध्यमिक प्रसंस्करण: आंतरिक छेद H6 सहनशीलता (±0.008 मिमी जब Φ100 मिमी से कम या उसके बराबर) बाहरी व्यास की गोलाई 0.005 मिमी से कम या उसके बराबर |
| सामग्री | S45C, स्टेनलेस स्टील, एल्यूमीनियम, तांबा, आदि। | उच्च -शक्ति सामग्री: 20CrMnTi कार्बराइज्ड स्टील, 42CrMo शमन और टेम्पर्ड स्टील (अनाज का आकार ग्रेड 6 से बड़ा या उसके बराबर), RoHS/REACH प्रमाणीकरण समर्थित |
| उष्मा उपचार | शमन एवं तड़का, उच्च आवृत्ति, नाइट्राइडिंग | नाइट्राइडिंग के बाद दांत की सतह की कठोरता HV900 से अधिक या उसके बराबर, विरूपण 0.008 मिमी से कम या उसके बराबर, हार्ड स्किविंग प्रक्रिया HRC 50 + सामग्री विरूपण को ठीक करती है |
| दाँत की सतह का खुरदरापन | रा 0.4~0.8μm | Ra 0.2μm के साथ मिरर फिनिश वैकल्पिक (KPS30 गियर शेविंग मशीन फाइन फिनिशिंग + सुपर प्रिसिजन ग्राइंडिंग) |
पियोसेस
हमारे इंजीनियर आपकी आवश्यकताओं के अनुरूप उच्च परिशुद्धता वाले मॉडल विकसित करते हैं। हम आवश्यक भार क्षमता, स्थायित्व और पहनने के प्रतिरोध के आधार पर प्रीमियम स्टील ग्रेड जैसे S45C, 42CrMo, या स्टेनलेस स्टील का चयन करते हैं।
सटीक आयाम सुनिश्चित करने के लिए उन्नत सीएनसी टर्निंग का उपयोग करके स्टील गियर ब्लैंक तैयार करने से प्रक्रिया शुरू होती है। फिर आपके लिए आवश्यक विशिष्ट मॉड्यूल और टूथ प्रोफाइल प्राप्त करने के लिए दांतों को उच्च परिशुद्धता वाली हॉबिंग या मिलिंग मशीनों का उपयोग करके काटा जाता है।
लंबे समय तक चलने वाले प्रदर्शन को सुनिश्चित करने के लिए, स्टील गियर को पेशेवर ताप उपचार से गुजरना पड़ता है। सतह की कठोरता और कोर ताकत को महत्वपूर्ण रूप से बढ़ाने के लिए कार्बराइजिंग, शमन या इंडक्शन हार्डनिंग जैसी प्रक्रियाओं का उपयोग किया जाता है।
सख्त होने के बाद, चिकनी सतह और उच्च संचरण दक्षता प्राप्त करने के लिए गियर को सटीक रूप से ग्राउंड किया जाता है। प्रत्येक गियर आईएसओ या एजीएमए मानकों का अनुपालन करते हुए सख्त गुणवत्ता नियंत्रण से गुजरता है, जिसमें टूथ प्रोफाइल सटीकता और पिच त्रुटि जांच शामिल है।
अनुप्रयोग
औद्योगिक स्वचालन
उच्च परिशुद्धता वाले स्टील कस्टम गियर रोबोटिक हथियारों, इंडेक्सिंग ड्राइव और कन्वेयर सिस्टम में मुख्य घटक हैं, जो स्मार्ट कारखानों में सुचारू और सिंक्रनाइज़ गति सुनिश्चित करते हैं।
भारी मशीनरी
अत्यधिक टॉर्क और भारी भार का सामना करने के लिए डिज़ाइन किए गए, ये कस्टम गियर निर्माण उपकरण, खनन मशीनरी और बड़े पैमाने के क्रेन के लिए आवश्यक हैं।
सीएनसी मशीनिंग केंद्र
हमारे कस्टम गियर लेथ, मिलिंग मशीन और ड्रिलिंग उपकरण के लिए आवश्यक उच्च ट्रांसमिशन सटीकता प्रदान करते हैं, उच्च गति संचालन के तहत दीर्घकालिक स्थिरता बनाए रखते हैं।
विद्युत पारेषण
लाखों चक्रों में थकान और घिसाव का विरोध करते हुए कुशलतापूर्वक बिजली स्थानांतरित करने के लिए औद्योगिक गियरबॉक्स, पवन टरबाइन और ऑटोमोटिव ड्राइवट्रेन में उपयोग किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: कस्टम गियर कोटेशन के लिए मुझे कौन सी जानकारी प्रदान करने की आवश्यकता है?
उत्तर: आपको सटीक कीमत देने के लिए, हमें आपके 2D/3D चित्र (पीडीएफ, STEP, या CAD) की आवश्यकता है। कृपया सामग्री (जैसे, S45C, स्टेनलेस स्टील), मॉड्यूल, दांतों की संख्या और किसी विशिष्ट ताप उपचार आवश्यकताओं को भी निर्दिष्ट करें।
प्रश्न: कस्टम गियर उत्पादन के लिए सामान्य लीड टाइम क्या है?
ए: मानक कस्टम ऑर्डर के लिए, जटिलता और मात्रा के आधार पर उत्पादन का समय आमतौर पर 15-25 दिन होता है। यदि विशेष ताप उपचार या सटीक पीसने की आवश्यकता है, तो आईएसओ - ग्रेड गुणवत्ता सुनिश्चित करने में थोड़ा अधिक समय लग सकता है।
प्रश्न: क्या आप विशिष्ट मॉड्यूल के साथ गैर-मानक गियर का निर्माण कर सकते हैं?
उत्तर: हाँ. हम गैर-मानक आवश्यकताओं में विशेषज्ञ हैं। हमारा उपकरण 0.1 से 5.0 तक विस्तृत मॉड्यूल रेंज का समर्थन करता है, जिसमें सर्पिल दांत, सीधे दांत और विभिन्न गियर रैक के लिए मीट्रिक और इंच दोनों सिस्टम शामिल हैं।
प्रश्न: आप गियर की गुणवत्ता और परिशुद्धता कैसे सुनिश्चित करते हैं?
उत्तर: प्रत्येक गियर का सख्त निरीक्षण किया जाता है। हम टूथ प्रोफाइल सटीकता, पिच त्रुटियों और सतह की कठोरता को सत्यापित करने के लिए उन्नत परीक्षण उपकरण का उपयोग करते हैं। आपकी मशीनरी में सुचारू संचालन सुनिश्चित करने के लिए सभी उत्पाद आईएसओ या एजीएमए जैसे अंतरराष्ट्रीय मानकों का अनुपालन करते हैं।
