समकोण खोखली रोटरी टेबल्स

हम इंडोनेशिया, वियतनाम, भारत और मैक्सिको जैसे देशों में प्रमुख नोड्स के साथ, पैकेजिंग मशीनरी के लिए एक वैश्विक सटीक ट्रांसमिशन पारिस्थितिकी तंत्र का निर्माण कर रहे हैं। हम सीएएम इंडेक्सर्स (±15 आर्क सेकंड के भीतर अनुकूलन योग्य), समकोण खोखली रोटरी टेबल (10 आर्क सेकंड से कम या उसके बराबर के भीतर अनुकूलन योग्य), ग्रहीय रिड्यूसर (1 आर्क मिनट से कम या उसके बराबर पी0), और हार्मोनिक रिड्यूसर (5 आर्क सेकंड से कम या उसके बराबर के भीतर अनुकूलन) प्रदान करते हैं, ये सभी पैकेजिंग मशीनरी के उच्च प्रदर्शन संचालन का समर्थन करते हैं। एक संपूर्ण प्रक्रिया श्रृंखला के माध्यम से जिसमें ISO 5 {{10} ग्रेड प्रिसिजन गियर हॉबिंग, अल्ट्रा {{11} प्रिसिजन सीएनसी मशीनिंग और बड़े पैमाने पर कास्टिंग के साथ-साथ काशिफुजी गियर स्क्रेपर्स और सेबू वायर-कटिंग मशीन जैसे उन्नत उपकरण शामिल हैं, हम न केवल उत्पाद प्रदान करते हैं बल्कि प्रौद्योगिकी साझा करने वाली सेवाओं का एक व्यापक पारिस्थितिकी तंत्र भी प्रदान करते हैं। प्रक्रिया अनुकूलन, और प्रतिभा विकास, वैश्विक पैकेजिंग मशीनरी उद्योग की साझा वृद्धि को सक्षम बनाता है।

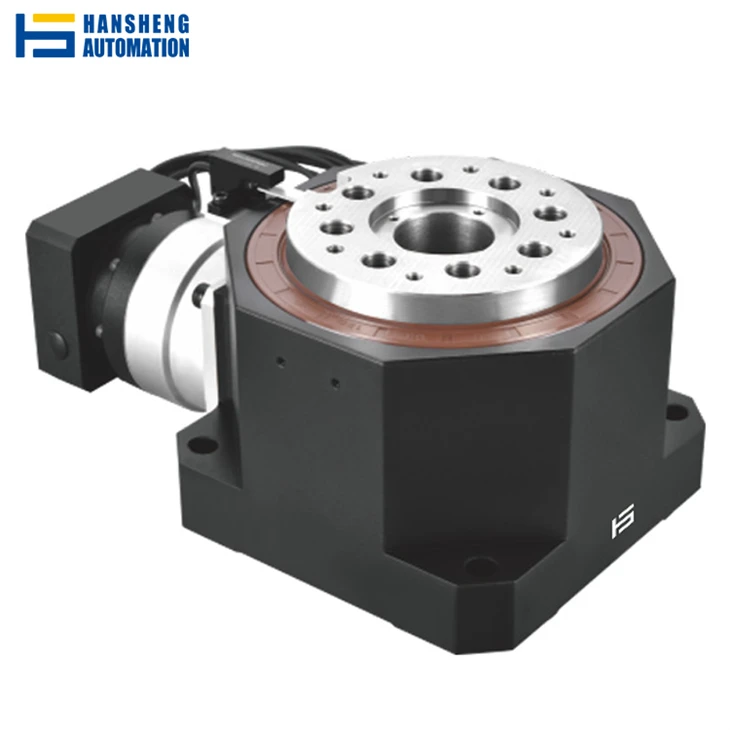

राइट एंगल हॉलो रोटरी टेबल (एचआरएम श्रृंखला) एक उच्च प्रदर्शन वाली रोटरी पोजिशनिंग डिवाइस है जिसे विशेष रूप से सटीक मशीनिंग और स्वचालित विनिर्माण के लिए डिज़ाइन किया गया है। इसकी मुख्य संरचना में एक वृत्ताकार कार्य तालिका और एक 90°° का समकोण संचरण तंत्र शामिल है। तालिका अपने केंद्रीय अक्ष के चारों ओर सटीक रूप से 360 डिग्री घूम सकती है, कुशलतापूर्वक वर्कपीस या टूल को कई कोणों पर स्थित कर सकती है। मानक मॉडल में HRM-130/180/225/260 शामिल हैं, और विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन भी उपलब्ध हैं।

"समकोण" तालिका के डिज़ाइन को संदर्भित करता है, जिसमें आमतौर पर इनपुट और आउटपुट शाफ्ट के बीच 90-डिग्री का कोण होता है। यह डिज़ाइन रोटेशन की दिशा में बदलाव की अनुमति देता है, जो अक्सर विभिन्न विनिर्माण प्रक्रियाओं में आवश्यक होता है। उसमें हमने इस रोटरी टेबल को HRM सीरीज का नाम दिया है। उपयोगकर्ता HRM-130/200/280/450 श्रृंखला या अनुकूलित घूर्णन प्लेटफ़ॉर्म चुन सकते हैं।

उच्च-परिशुद्धता स्थिति निर्धारण

एक सर्वो संचालित प्रणाली और सटीक गियर रिडक्शन का उपयोग करके, 15 आर्क सेकंड से कम या उसके बराबर की दोहराने योग्य स्थिति सटीकता हासिल की जाती है, जो उच्च रोटेशन गति पर भी स्थिरता और स्थिरता सुनिश्चित करती है, माइक्रोन - स्तर की मशीनिंग और निरीक्षण आवश्यकताओं को पूरा करती है।

दाएँ-कोण ड्राइव के लाभ

90{1}डिग्री दाएं{{2}कोण का डिज़ाइन इंस्टॉलेशन स्थान को महत्वपूर्ण रूप से बचाता है, जो इसे कॉम्पैक्ट उपकरण लेआउट (जैसे मल्टी-एक्सिस मशीन टूल्स और स्वचालित असेंबली लाइन) के लिए विशेष रूप से उपयुक्त बनाता है। यह ट्रांसमिशन लिंक को कम करता है और पावर ट्रांसमिशन दक्षता में सुधार करता है।

खोखली संरचना सुविधा

केबलों, वायु पाइपों और सामग्री पहुंचाने वाली पाइपलाइनों के सीधे मार्ग के लिए कार्य तालिका के केंद्र में एक थ्रू {0} छेद (व्यास मॉडल के साथ बढ़ता है) आरक्षित किया गया है, जिससे उलझाव दूर होता है और स्वचालन प्रणाली एकीकरण सरल हो जाता है।

उच्च शक्ति और स्थायित्व

वर्कटेबल और कोर घटकों का निर्माण उच्च {{0}शक्ति वाले कच्चा लोहा/एल्यूमीनियम मिश्र धातु, पुरानी और सटीक जमीन से किया गया है, जो निरंतर भार के तहत उच्च {{2}आवृत्ति रोटेशन का सामना करने के लिए कठोरता और हल्के गुण दोनों प्रदान करता है।

(अधिक जानकारी इस प्रकार है)

एचआरएम श्रृंखला

सीएनसी मशीन टूल्स:मिलिंग मशीनों और ग्राइंडर के साथ मिलकर, वे बहु-पक्षीय वर्कपीस मशीनिंग को सक्षम करते हैं, मैन्युअल टर्निंग ऑपरेशन की जगह लेते हैं और प्रसंस्करण दक्षता में सुधार करते हैं।

स्वचालित असेंबली:इलेक्ट्रॉनिक्स और ऑटोमोटिव पार्ट्स असेंबली लाइनों में, वे घटकों (जैसे, पीसीबी सोल्डरिंग और बियरिंग प्रेस - फिटिंग) की बहु-{0}कोण स्थिति को सक्षम करते हैं।

परिशुद्धता निरीक्षण:छवि मापने वाले उपकरणों और तीन आयामी समन्वय मापने वाले उपकरणों के साथ उपयोग किए जाने पर, वे वर्कपीस के 360 डिग्री निरीक्षण को सक्षम करते हैं।

लेजर प्रसंस्करण:लेजर कटिंग और मार्किंग उपकरण के साथ संगत, वे वर्कपीस रोटेशन कोणों को सटीक रूप से नियंत्रित करते हैं और जटिल पैटर्न के उत्पादन को सक्षम करते हैं।

चिकित्सकीय संसाधन:चिकित्सा उपकरण असेंबली और परीक्षण के दौरान बाँझ वातावरण में सटीक घूर्णी स्थिति प्रदान करता है।
